panne sur Sony KDL37S5600

Teleservice Forum Dépannage Electronique Forum Index -> Depannage Television -> Televiseur LCD ( liquid cristal display ) -> SONY

Previous topic :: Next topic

Author

Message

rod2168
Nouveau venu

Offline

Joined: 29 Jan 2012
Posts: 8

Localisation: 68 Bollwiller

Posted: Sun 29 Jan - 18:17 Post subject: panne sur Sony KDL37S5600

bonjour Je recherche un schéma electrique pour une TV SONY BRAVIA KDL37S5600 Probleme sur l'alimentation J'aimerais comprendre avant d'aller plus loin Merci de votre aide

jules150
Modérateur

Offline

Joined: 26 Jul 2010
Posts: 3,079

Localisation: 57

Posted: Sun 29 Jan - 21:19 Post subject: panne sur Sony KDL37S5600

Bonsoir Rod2168, Peu tu mettre une photo de la carte alim. C'est quoi le problème sur cette l'alim ? Cordialement Jules _________________ Devenir un Dépanneur Virtuel ! C'est simple : http://imageshack.us/photo/my-images/831/dpanneurvirtuel.jpg/

rod2168
Nouveau venu

Offline

Joined: 29 Jan 2012
Posts: 8

Localisation: 68 Bollwiller

Posted: Mon 30 Jan - 11:39 Post subject: panne sur Sony KDL37S5600

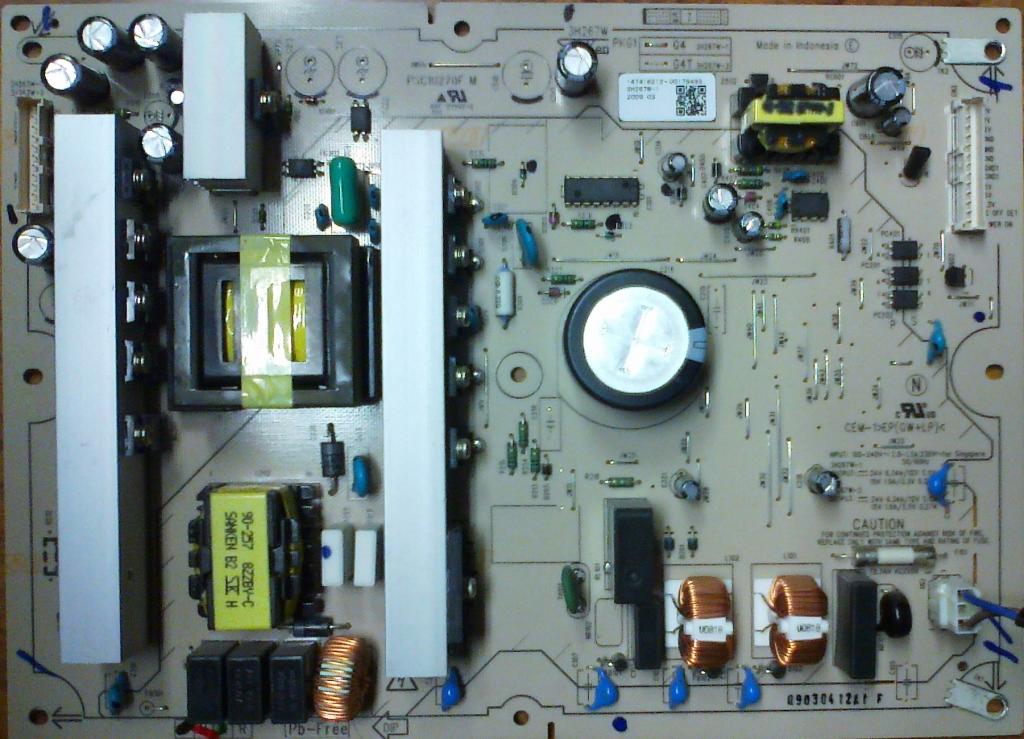

bonjour ci dessous la carte alim apparemment il me manquerais les alim 12V et 15V (connectur sur la droite) mais je ne sais si cela est normal ou pas car il y a la présence d'un relais qui les coupent peut être d'ou le bsoins d'avoir un schéma pour comprendre comment cela fonctionne. Je ne me souviens plus des détails exacte de la panne d'origine je remonterais la carte pour savoir exactement ce qu'il se passe car j'ai bien compris en lissant ces pages qu'un semblant de code de panne existe code que je n'ai pas relevé!!!!! erreur de ma part.... Merci pour ton aide Cordialement

jules150
Modérateur

Offline

Joined: 26 Jul 2010
Posts: 3,079

Localisation: 57

Posted: Mon 30 Jan - 15:09 Post subject: panne sur Sony KDL37S5600

Bonjour Rod2168, Ok pour la photo. Carte alim type G4, mais pas de schéma. Vérifie la tension de ton POWER ON, c'est lui qui pilote (via transistor, opto ...) ton relais. Cordialement Jules _________________ Devenir un Dépanneur Virtuel ! C'est simple : http://imageshack.us/photo/my-images/831/dpanneurvirtuel.jpg/

rod2168
Nouveau venu

Offline

Joined: 29 Jan 2012
Posts: 8

Localisation: 68 Bollwiller

Posted: Mon 30 Jan - 15:55 Post subject: panne sur Sony KDL37S5600

houla mon amis je suis d'origine electromécanique mais de l'ancienne génération C'est quoi le Power ON je le troue ou (1ere fiche connecteur de droite)??et quelle tension l'alimente dois je lui apporter une tension ou es-ce lui qui la délivre?? j'ai vérifier les alim carte entierement deconnecté mise a part le 230V le Power on est-il alimenté de l'extérieur et par quoi ou qui?? Quand au relais contact ouvert ou fermé au repos?? car apparement il serait passant?? Détails de la panne Tv en veille (led rouge alumé)quand tu met en marche via la télécommande rien ne se passe (piles OK t'inquiete pas) quand tu appuie sur le bouton marche/arret il semble qu'elle tente la mise en marche (bruit de charge transfo/self) mais rien ne se passe (led rouge toujours allumée) ce bruit de charge recommence régulierement jusqu'a ce que tu débranche carrément la prise (pas d'autre moyens)....??????? Cela te dis quelque chose??????????? En tous cas super merci de ton aide @+

jules150
Modérateur

Offline

Joined: 26 Jul 2010
Posts: 3,079

Localisation: 57

Posted: Mon 30 Jan - 22:41 Post subject: panne sur Sony KDL37S5600

Re Rod2168, Ah bon mon amis tu es d'origine electromécanique mais de l'ancienne génération et avec le schéma tu aurais fait quoi ? Toujours pas de schéma, mais je vais essayer de t'aider à démarrer ton alim. Oui le Power ON se trouve sur la pin 1 (en bas) du connecteur de droite (regarde ta photo). j'ai vérifier les alim carte entierement deconnecté. => Quel tension as tu trouvé ? En théorie une tension de veille de STBY3,3V doit être présent. Quand au relais contact ouvert ou fermé au repos?? car apparement il serait passant?? => Il devrait être ouvert au repos mais en // avec une résistance de faible valeur ( donc a vérifier). Maintenant si tu as ton STBY3,3V tu peut forcer le démarrage de ton alim en réalisant un pont (shunt) entre le 3,3V et le Power ON et prendre des mesures 12 et 15V. J'espère que cela va t-aider. Tiens nous informé. Cordialement Jules _________________ Devenir un Dépanneur Virtuel ! C'est simple : http://imageshack.us/photo/my-images/831/dpanneurvirtuel.jpg/

rod2168
Nouveau venu

Offline

Joined: 29 Jan 2012
Posts: 8

Localisation: 68 Bollwiller

Posted: Tue 31 Jan - 08:47 Post subject: panne sur Sony KDL37S5600

Super la je pige Bon je ne me souviens plus si j'avais le 3.3V ou pas mais ce sera vérifier puis pont avec le power on et re test des alim Petite question pour ma connaisance les masse SGND et SGND1 sont elle commune ou chacune avec son alim SGND=>12V et SGND1 => 15V la broche AC OFF DET corespond à quoi??? Sur l'autre connecteur il y a UNREG 24V bien compris que c'est une alim 24V mais elle sert a quoi?? Encore merci pour tes réponses le test complet se fera ce we travail oblige sauf si la famille me laisse un petit créneau en soirée Je te tiens au courant de toute facon

jules150
Modérateur

Offline

Joined: 26 Jul 2010
Posts: 3,079

Localisation: 57

Posted: Tue 31 Jan - 20:21 Post subject: panne sur Sony KDL37S5600

Bonjour Rod2168, Pour SGND et SGND1 à mesurer mais je pense que c'est la même masse. La broche AC OFF DET correspond sauf erreur au contrôle de défaut de l'alim. Et le 24V doit servir a alimenter la carte Inverter (pour l'éclairage de la dalle). Cordialement Jules _________________ Devenir un Dépanneur Virtuel ! C'est simple : http://imageshack.us/photo/my-images/831/dpanneurvirtuel.jpg/

rod2168
Nouveau venu

Offline

Joined: 29 Jan 2012
Posts: 8

Localisation: 68 Bollwiller

Posted: Wed 1 Feb - 13:59 Post subject: panne sur Sony KDL37S5600

Bon voila carte testée tout OK effectivement avec le petit pont tu actionne le relais et les alimentations apparaissent Reste plus qu'a aller voire plus loin Donc remontage de la carte sur la TV re test et vérification des alimentation en charge et de ce qu'il peut y avoir???? Pense tu qu'il soit possible que les alim s'effondre et empêche l'allumage????? sais tu à quoi sert les alim 12V et 15V J'ai bien compris que le 24 sert a l'INVERTER Voila suite au prochain numéro Mais merci bcp de tes renseignements (sans l'histoire du petit pont j'étais coincé........) @+

jules150
Modérateur

Offline

Joined: 26 Jul 2010
Posts: 3,079

Localisation: 57

Posted: Wed 1 Feb - 14:22 Post subject: panne sur Sony KDL37S5600

Bonjour Rod2168, Eh oui comme quoi ... l'alim semble bonne. Pense tu qu'il soit possible que les alim s'effondre et empêche l'allumage????? Et la je ne sais pas, regarde ta 1er demande (a part un problème sur l'alimentation). Voila pourquoi il faut être plus précis dans ça demande. Alors oui reconnecte le tout, essaye, regarde et refait toutes tes mesures. Tiens nous informé de tes relevés.Cordialement Jules _________________ Devenir un Dépanneur Virtuel ! C'est simple : http://imageshack.us/photo/my-images/831/dpanneurvirtuel.jpg/

rod2168
Nouveau venu

Offline

Joined: 29 Jan 2012
Posts: 8

Localisation: 68 Bollwiller

Posted: Sat 4 Feb - 20:11 Post subject: panne sur Sony KDL37S5600

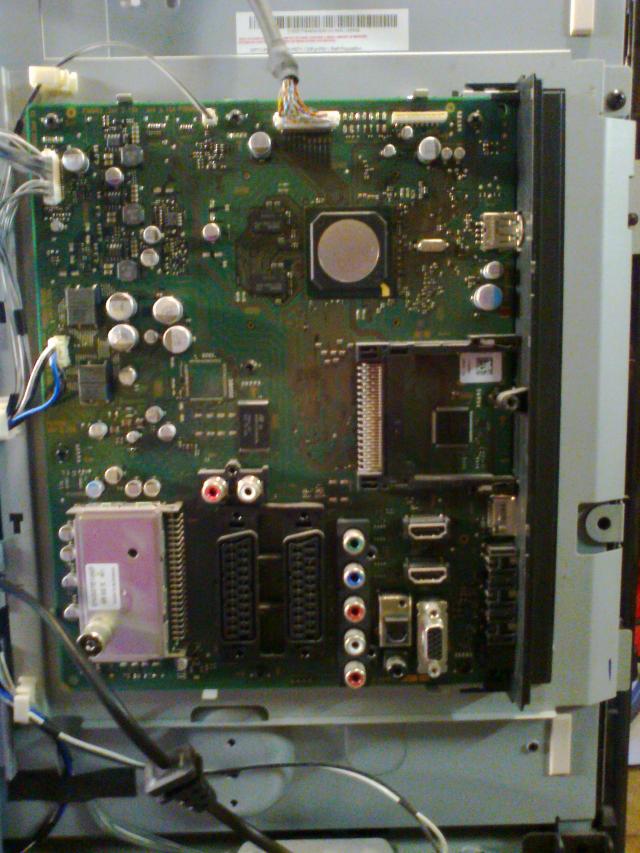

bonjour Bon concernant l'alim tout vas bien apres remontage Description de la panne ce que j'aurais du fire avant!!!!!! Dès mise sous tension de la TV le voyant power s'allume au vert et on entend le relais sur carte alim qui clac et rien a faire il reste alumé malgré appui sur la télécomande ou le bouton power le power on reste à 1 et rien ne s'allume j'ai verifié les alim toutes OK je pense que cela viens de l'autre carte tu en pense quoi??

CC
Modérateur

Offline

Joined: 25 Jul 2008
Posts: 5,469
Masculin

Posted: Sat 4 Feb - 22:10 Post subject: panne sur Sony KDL37S5600

Salut, Panne classique sur ces modéles, plusieurs fois évoqué sur le forum. C'est la carte B qui est bloquée, il faut passer par une station technique Sony, mise a jour soft + mémoire..... Cdt. Last edited by CC on Sun 5 Feb - 12:28; edited 1 time in total

rod2168
Nouveau venu

Offline

Joined: 29 Jan 2012
Posts: 8

Localisation: 68 Bollwiller

Posted: Sun 5 Feb - 12:23 Post subject: panne sur Sony KDL37S5600

Merci pour vos réponses puis je encore vous demander ces stations techniques Sony on les trouvent sur le net??? vous avez des adresses en alsace???68?? En tout cas merci beaucoup pour votre aide je ne connaisais pas ce forum mais je vais le garder Amitié à tous

jules150
Modérateur

Offline

Joined: 26 Jul 2010
Posts: 3,079

Localisation: 57

Posted: Sun 5 Feb - 14:37 Post subject: panne sur Sony KDL37S5600

Bonjour Rod2168 salut CC, Merci CC de cette info ... Donc c'est bien cette carte B "Main" qui pose problème. Une adresse d'une station technique Sony dans le 68 : http://www.france-sav.fr/choixmarque.asp?dept=68&marque=SONY&activi… Cordialement Jules _________________ Devenir un Dépanneur Virtuel ! C'est simple : http://imageshack.us/photo/my-images/831/dpanneurvirtuel.jpg/

rod2168
Nouveau venu

Offline

Joined: 29 Jan 2012
Posts: 8

Localisation: 68 Bollwiller

Posted: Mon 6 Feb - 09:11 Post subject: panne sur Sony KDL37S5600

Je vais contacter cette enseigne je vous tiendrais au courant GRAND MERCI à vous tous Rodolphe
